Contattori industriali: guida tecnica alla scelta e all’installazione nei quadri di automazione
Nei sistemi di automazione industriale moderna, esistono componenti che lavorano in silenzio ma che, se scelti o dimensionati male, causano fermi macchina, danni agli impianti e costi di manutenzione difficilmente giustificabili. I contattori industriali rientrano in questa categoria: dispositivi apparentemente semplici, in realtà sono cruciali per la gestione e la protezione dei carichi elettrici in qualsiasi quadro di comando.
Questo approfondimento si rivolge a progettisti di impianti, responsabili della manutenzione e system integrator che devono selezionare, installare e manutenere contattori industriali con cognizione di causa, evitando gli errori più comuni che si riscontrano sul campo.
Cosa è un contattore industriale e come funziona
Un contattore industriale è un dispositivo elettromeccanico progettato per aprire e chiudere circuiti elettrici di potenza in modo ripetuto e controllato, tramite un segnale di comando a bassa tensione. A differenza di un interruttore magnetotermico, il cui scopo primario è la protezione contro sovraccarichi e cortocircuiti, il contattore è concepito per il comando a distanza e la commutazione frequente dei carichi.
Il principio di funzionamento si basa su un elettromagnete: quando la bobina viene alimentata, il nucleo mobile si chiude, trascinando con sé i contatti principali che stabiliscono il circuito di potenza. Alla de-energizzazione della bobina, una molla di ritorno apre i contatti. Questo ciclo può ripetersi milioni di volte nel corso della vita utile del dispositivo, motivo per cui la categoria di utilizzo e la qualità costruttiva sono parametri non negoziabili in fase di selezione.
I componenti interni di un contattore industriale sono:
- la bobina di eccitazione, disponibile in diverse tensioni nominali (24 V DC, 24 V AC, 110 V AC, 230 V AC, 400 V AC),
- i contatti principali normalmente aperti progettati per sopportare la corrente di carico del circuito di potenza,
- i contatti ausiliari normalmente aperti o chiusi utilizzati per la segnalazione, l’interblocco o il comando di altri dispositivi nel circuito di controllo,
- la camera di spegnimento dell’arco, fondamentale per dissipare l’energia dell’arco elettrico che si genera all’apertura dei contatti sotto carico.
Le categorie di utilizzo IEC: il parametro più sottovalutato
Tra tutti i parametri di targa, la categoria di utilizzo secondo IEC 60947-4-1 è quella che più spesso viene ignorata in fase di selezione, con conseguenze dirette sulla durata del dispositivo.
Le categorie più diffuse nell’automazione industriale sono quattro. La categoria AC-1 riguarda i carichi ohmici o leggermente induttivi come resistenze e riscaldatori, con una corrente di inserzione sostanzialmente uguale alla corrente nominale. La categoria AC-2 si applica all’avviamento e alla frenatura di motori ad anello (slip-ring), con correnti di inserzione pari a circa 2,5 volte la corrente nominale. La categoria AC-3, la più comune, è quella standard per l’avviamento di motori a gabbia di scoiattolo con interruzione a motore in marcia, con correnti di inserzione che raggiungono 5-7 volte la corrente nominale. La categoria AC-4, infine, copre le applicazioni più gravose: avviamento, inversione di marcia e frenatura controcorrente, con la particolarità che chiusura e apertura avvengono entrambe in corrente piena.
AC-3 è la categoria standard per la stragrande maggioranza delle applicazioni con motori asincroni trifase. Se si prevede di effettuare inversioni di marcia frequenti o frenatura controcorrente (plug braking), occorre passare alla categoria AC-4, che richiede un contattore dimensionato con una corrente nominale significativamente superiore rispetto alla corrente assorbita dal motore. Un errore frequente è selezionare un contattore in AC-3 e utilizzarlo in applicazioni AC-4: il risultato è un’usura accelerata dei contatti e una vita utile drasticamente ridotta.
Parametri tecnici fondamentali per la selezione
Una volta identificata la categoria di utilizzo, la selezione si completa valutando una serie di parametri tecnici che è necessario conoscere prima di scegliere il modello corretto.
La corrente nominale (Ie), espressa in ampere alla tensione di riferimento, tipicamente 400 V AC per applicazioni trifase europee, non va confusa con la corrente termica convenzionale (Ith), che rappresenta il limite termico del dispositivo in condizioni di corrente continua senza comando. Molti costruttori affiancano alla corrente nominale anche la potenza nominale del motore controllabile alle tensioni standard, che costituisce il parametro più immediato per un primo dimensionamento rapido.
La frequenza di manovra, espressa in cicli/ora oppure operazioni/ora, è un parametro critico per applicazioni con avviamenti molto frequenti come nastri trasportatori, presse e ascensori industriali: occorre verificare che il contattore selezionato supporti il regime di manovra previsto senza surriscaldarsi. La durata meccanica indica il numero di manovre che il dispositivo può effettuare senza carico; la durata elettrica indica le manovre con carico nelle condizioni di categoria di utilizzo dichiarate. Un contattore industriale di fascia professionale garantisce durate elettriche in AC-3 nell’ordine di 1-2 milioni di manovre, con durate meccaniche fino a 10-30 milioni.
Il grado di protezione IP determina l’idoneità all’ambiente di installazione. Un contattore all’interno di un quadro chiuso può avere IP20, ma applicazioni in ambienti polverosi o con rischio di spruzzi richiedono IP54 o superiori, oppure la protezione viene garantita a livello di quadro.

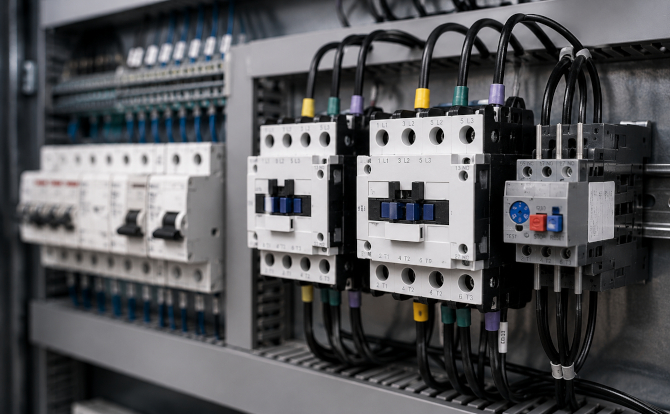

Contattori e protezione motore: il coordinamento con il relè termico
Il contattore, da solo, non protegge il motore da sovraccarichi termici prolungati. Per una protezione completa, viene abbinato a un relè di protezione termica a bimetallo, formando quello che in gergo si chiama un gruppo di avviamento motore o combinator. Il relè termico si calibra sulla corrente nominale del motore e interviene interrompendo il circuito di comando del contattore quando la corrente supera la soglia impostata per un tempo sufficiente a indicare un sovraccarico, proteggendo così il motore da avviamenti troppo frequenti, blocchi meccanici del carico, squilibrio di fase e tensioni di alimentazione anomale.
Un’alternativa più evoluta è il relè di protezione elettronico, che offre misure più precise, funzioni aggiuntive come la protezione da mancanza di fase, il monitoraggio della corrente e la comunicazione via bus di campo, con una maggiore stabilità nelle variazioni di temperatura ambientale. Il coordinamento tra contattore e relè termico deve essere verificato secondo la norma IEC 60947-4-1, che distingue tra coordinamento di Tipo 1, dove dopo un cortocircuito il gruppo può essere rimesso in servizio in seguito a ispezione, e coordinamento di Tipo 2, dove il gruppo è riutilizzabile immediatamente senza sostituzione di componenti, spesso richiesto in applicazioni critiche dove il fermo macchina ha costi elevati.
Contattori reversori e interblocco elettrico e meccanico
Per applicazioni che richiedono l’inversione di marcia del motore come portoni automatici, nastri bidirezionali o posizionatori, si utilizzano coppie di contattori configurati come reversori: un contattore chiude per la marcia in un senso, l’altro per il senso inverso. In questa configurazione è obbligatorio prevedere un interblocco che impedisca la chiusura simultanea dei due contattori, che causerebbe un cortocircuito diretto.
L’interblocco si realizza a due livelli complementari. L’interblocco elettrico si ottiene inserendo i contatti ausiliari NC di ciascun contattore nel circuito di comando dell’altro, in modo che quando uno è eccitato, il suo contatto NC apre il percorso di alimentazione della bobina del secondo. L’interblocco meccanico, disponibile come accessorio separato per la maggior parte dei modelli industriali, impedisce fisicamente la chiusura contemporanea dei due dispositivi e agisce come ridondanza di sicurezza, senza sostituire quello elettrico.
Integrazione nei sistemi di automazione moderni: dal comando diretto al bus di campo
Nell’automazione classica, il contattore viene comandato direttamente da un’uscita digitale del PLC tramite un relè di interfaccia che alimenta la bobina: la soluzione più diffusa, semplice e robusta. Nei sistemi orientati a Industria 4.0, si adottano invece soluzioni di gestione intelligente dei motori che integrano il comando e la diagnostica direttamente sul bus di campo, tramite protocolli come PROFIBUS, PROFINET, EtherNet/IP o IO-Link.
Queste soluzioni consentono di monitorare in tempo reale la corrente assorbita, il numero di avviamenti, le ore di funzionamento e lo stato del dispositivo, trasmettendo tutte le informazioni al sistema SCADA o MES. Il risultato è una manutenzione predittiva che riduce i fermi macchina non pianificati e ottimizza la vita utile dei componenti, trasformando il contattore da semplice elemento di campo a nodo intelligente della rete di automazione.
I marchi di riferimento e come orientarsi nella scelta
Il mercato dei contattori industriali è dominato da pochi costruttori globali con gamme prodotto molto articolate. Schneider Electric propone la serie TeSys D (da 9 A a 150 A) e TeSys F (da 115 A a 800 A), standard di fatto in molti impianti europei con un’ampia disponibilità di accessori e blocchi ausiliari. Siemens offre i contattori SIRIUS 3RT2 (da 9 A a 250 A), caratterizzati da elevata durata elettrica e integrazione nativa nel sistema TIA Portal, con versioni PROFINET per il comando e la diagnostica via rete industriale. ABB ha sviluppato la serie AF con tecnologia Advanced Fusion, che consente l’alimentazione della bobina con qualsiasi tensione compresa tra 100 V e 250 V in AC o DC senza modifiche hardware, particolarmente apprezzata in impianti con tensioni di comando non standardizzate. Eaton propone la gamma DILM con contatti ausiliari frontali intercambiabili e blocchi temporizzatori integrabili, soluzione competitiva con buona disponibilità sul mercato italiano.
Nel mercato dell’automazione industriale esistono oggi diversi distributori specializzati che mettono a disposizione contattori, accessori di comando e componentistica per quadri elettrici compatibili con differenti architetture impiantistiche. Tra questi, Elexonik propone una gamma dedicata alla componentistica per automazione industriale e sistemi di comando motore.
Installazione e messa in servizio: gli accorgimenti pratici
Una selezione corretta non basta: un’installazione approssimativa può vanificare le caratteristiche del dispositivo anche in breve tempo. I cavi di potenza collegati ai morsetti del contattore devono essere dimensionati sulla corrente nominale di carico con le sezioni minime indicate nelle istruzioni del costruttore: un collegamento sottodimensionato genera riscaldamento nei morsetti che accelera l’ossidazione dei contatti. La coppia di serraggio dei morsetti, spesso trascurata, è invece uno dei parametri più critici per la longevità del dispositivo: il serraggio insufficiente è una delle cause più comuni di guasto nei quadri elettrici e richiede l’uso di cacciaviti dinamometrici o chiavi torsiometriche.
I contattori industriali sono progettati per essere montati in posizione verticale secondo le indicazioni del costruttore: montature inclinate o orizzontali possono influire negativamente sul funzionamento dell’elettromagnete. In presenza di più contattori affiancati, occorre rispettare le distanze minime di installazione specificate per garantire una ventilazione adeguata e la tenuta dielettrica tra dispositivi. Per le bobine DC, è sempre necessario installare un diodo di ricircolo in parallelo alla bobina per limitare i picchi di tensione che si generano alla de-energizzazione, picchi che possono danneggiare le uscite digitali dei PLC e generare interferenze elettromagnetiche nel quadro.
Manutenzione preventiva e segnali di usura da non ignorare
I contattori industriali non richiedono manutenzione ordinaria frequente, ma è buona pratica prevedere ispezioni periodiche, specialmente in applicazioni con elevata frequenza di manovra. Un rumore anomalo durante la chiusura della bobina, come un crepitio o un ronzio persistente, può indicare sporcizia sulla superficie del nucleo magnetico o spire cortocircuitate nella bobina. Contatti che non chiudono o chiudono con ritardo segnalano usura eccessiva dei contatti principali o una molla di ritorno indebolita. Il riscaldamento anomalo nella zona dei morsetti indica quasi sempre connessioni allentate o sottodimensionate, mentre tracce di bruciatura o annerimento nella camera di spegnimento dell’arco sono la conseguenza diretta di un dimensionamento errato rispetto alla categoria di utilizzo reale dell’applicazione.
In molte applicazioni industriali, i contattori vengono sostituiti a intervalli predeterminati, ad esempio ogni 2-3 anni o al raggiungimento di un numero di manovre soglia, indipendentemente dall’apparente stato di usura. Questa pratica di manutenzione basata sul tempo o sul conteggio cicli è raccomandata in tutte le linee produttive dove il fermo macchina non pianificato ha costi elevati e difficilmente recuperabili.
La scelta giusta: un investimento sulla continuità dell’impianto
Selezionare un contattore industriale non è un’operazione banale da ispirata alla ricerca del prezzo più basso disponibile. Ogni parametro, dalla categoria di utilizzo alla tensione bobina, dalla durata elettrica alle caratteristiche di coordinamento con la protezione termica, ha un impatto diretto sull’affidabilità dell’impianto nel medio-lungo termine. Standardizzare su marchi certificati con gamme accessori complete riduce significativamente i tempi di fermo in caso di sostituzione d’emergenza, e la disponibilità a magazzino dei componenti tramite canali di distribuzione specializzati è oggi un fattore che incide concretamente sulla continuità produttiva degli impianti.
Mattia Cannavò — Technical Sales Specialist presso Elexonik. Si occupa di componentistica per automazione industriale, sistemi di comando motore e supporto tecnico per applicazioni industriali.
